Bloc de jonction CC
Bloc de jonction CC
Impossible de charger la disponibilité du service de retrait
Le bloc de jonction CC est une carte adaptateur plug-and-play essentielle qui permet à n'importe quel composant électronique à 2 broches (par exemple des résistances, des condensateurs et des varistances) d'être monté facilement et en toute sécurité sur des lignes CC sans soudure.
Non seulement il est parfait pour tester différentes pièces lors de la pré-conformité, mais ses connexions sécurisées et son boîtier en plastique signifient qu'il peut être installé de manière permanente dans n'importe quel équipement ou produit.

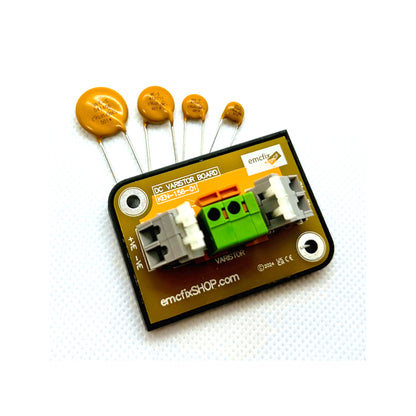

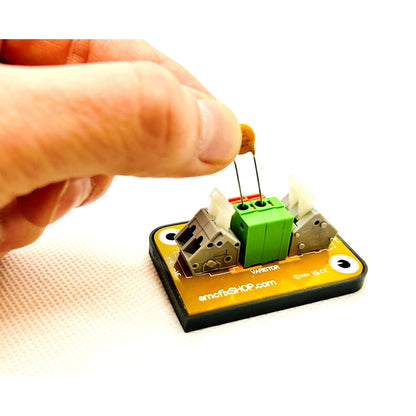

La carte d'adaptation peut facilement être intégrée dans les systèmes existants à l'aide des borniers sans vis à bras de levier. Les varistances, les condensateurs, les résistances et les fils, entre autres, peuvent être placés sur les lignes en les poussant simplement dans le bloc au centre de la carte. Le bloc de jonction CC peut facilement être ajouté à la nomenclature de vos produits pour résoudre vos problèmes CEM sans avoir à les reconcevoir !

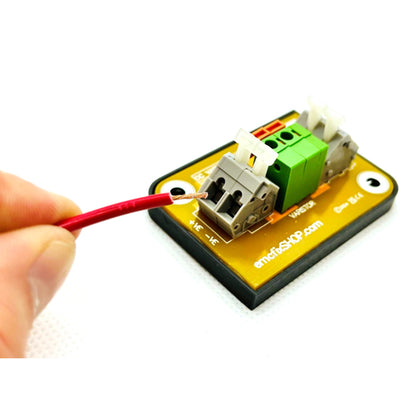

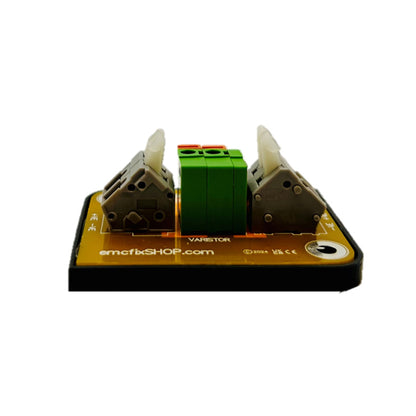

Le bloc de jonction CC offre une borne sans vis à chaque extrémité du bloc, chacune pouvant accepter les connexions CC négatives et positives de 14 à 28 AWG. Le bloc de jonction CC dispose d'un connecteur à levier à 2 bornes qui peut accepter des composants électroniques et des fils traversants. Cette connexion centrale est connectée entre la borne positive et la borne négative de l'entrée et de la sortie CC.
Caractéristiques
- Carte adaptateur de varistance plug & play
- Conçu pour une utilisation dans des applications CC (< 60 V)
- Le boîtier en plastique isolé signifie que les pièces métalliques ne peuvent pas être touchées
- Plage de température de fonctionnement de 0°C à +70°C







Questions fréquemment posées
Comment fonctionne une varistance ?
Les varistances ont une résistance variable en fonction de la tension appliquée. Plus la tension est élevée, plus la résistance est faible. Ainsi, en cas de surtension sur la ligne (par exemple, décharge électrostatique, surtension ou transitoire), la tension est détournée par la varistance plutôt que d'endommager l'électronique de votre produit.
Une varistance est-elle à usage unique ?
Non
Une varistance peut subir plusieurs surtensions ou surtensions électrostatiques et récupérer. Cependant, la varistance sera endommagée si une tension élevée prolongée est appliquée (supérieure à sa valeur nominale).
Où dois-je placer une varistance ?
La varistance doit généralement être installée entre les lignes positive et négative dans un système CC et entre la ligne et le neutre, la ligne et la terre et le neutre et la terre dans un système CA. Les varistances doivent être placées sur toutes les lignes susceptibles d'être sujettes aux fluctuations de tension.
Proposez-vous des tarifs de gros sur cette pièce ?
Oui
Les prix indiqués sur cette page sont valables pour des quantités allant jusqu'à 10 unités. Si vous souhaitez acheter en plus grande quantité, nous serons heureux de vous fournir un devis. Veuillez nous contacter.
